国产精品性爱视频黄片亚洲_91麻豆午夜福利在线播放_成人av无码一区二区三区_亚洲精品欧美日本韩国_午夜福利一区视频_自拍偷拍日韩欧美频道_欧美三区四区中文字幕_黑人性做爰狂暴_乱伦精品免费中文_成人爱做视频在线观看

應(yīng)寧波D標(biāo)準(zhǔn)件公司需求，河北國(guó)鼎信檢測(cè)技術(shù)服務(wù)有限公司帶領(lǐng)技術(shù)團(tuán)隊(duì)協(xié)助D公司處理產(chǎn)品質(zhì)量問題。提供分析理論，出具產(chǎn)品失效分析報(bào)告。

情況簡(jiǎn)介:

寧波D標(biāo)準(zhǔn)件公司委托扭剪型螺栓斷裂樣品1支（牌號(hào)ML20MnTiB、規(guī)格M24×85mm）。此樣品安裝在生產(chǎn)廠房對(duì)接梁處，安裝好后第二天發(fā)現(xiàn)斷裂。螺栓斷裂位置發(fā)生在螺桿與絲扣處，斷口平整，斷裂源位于黃色處，在斷口劃線處取金相試樣進(jìn)行分析，實(shí)物形貌見圖。

工藝簡(jiǎn)介：酸洗拔料-冷鐓加工-熱處理（淬火860℃，回火402℃）

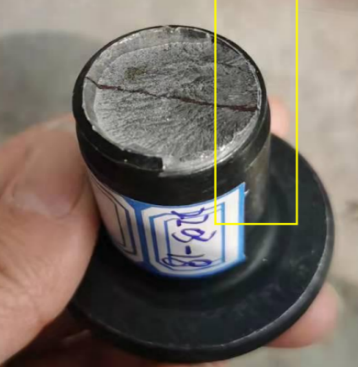

實(shí)物斷口形貌

經(jīng)國(guó)鼎信技術(shù)團(tuán)隊(duì)對(duì)各項(xiàng)檢測(cè)數(shù)據(jù)結(jié)果進(jìn)行分析：

1、斷裂源附近螺紋初始處有顯微裂紋存在，同時(shí)浸蝕態(tài)顯微組織裂紋處脫碳層深度與正常部位相同，表明裂紋是在熱處理之前就已經(jīng)存在，應(yīng)該是在螺紋加工過程中產(chǎn)生的裂紋。

2、基體內(nèi)存在氮化物，與本身材質(zhì)含有Ti、B元素有關(guān)，氮化物特性是硬且脆，尤其是呈尖角狀時(shí)，當(dāng)材料受到外應(yīng)力時(shí)，氮化物無法同材料基體一同發(fā)生彈性或塑性變形，易在氮化物周圍形成初始裂紋源。

3、基體內(nèi)部的顯微組織的差異，與熱處理有一定的關(guān)系，不同的組織，其各項(xiàng)性能也會(huì)存在差異（如韌塑性、硬度等）會(huì)使材料存在組織應(yīng)力。在淬火工藝可以保證奧氏體全部轉(zhuǎn)變?yōu)轳R氏體的前提下，應(yīng)適當(dāng)調(diào)高回火溫度或延長(zhǎng)保溫時(shí)間，使淬火組織轉(zhuǎn)化均勻。

4、回火溫度為402℃，應(yīng)當(dāng)考慮是否合適。一般金屬材料的第一類回火脆性出現(xiàn)在250℃-400℃，而扭轉(zhuǎn)和沖擊載荷對(duì)回火脆性敏感程度較大。應(yīng)當(dāng)考慮儀表顯示溫度與爐內(nèi)實(shí)際溫度之間的計(jì)量偏差（一般在±10-20℃）、熱電偶的測(cè)量誤差（一般在±5-20℃）。假如出現(xiàn)最大計(jì)量偏差可能真實(shí)的回火溫度在360℃，即處于第一類回火脆性區(qū)間，且無法保證淬火馬氏體在回火過程中完全發(fā)生分解轉(zhuǎn)變。

結(jié)論:

螺栓斷裂可能是螺紋加工時(shí)，表面產(chǎn)生細(xì)小裂紋，形成初始裂紋源。在熱處理時(shí)回火工藝存在不足，致使材料內(nèi)部組織差異，產(chǎn)生內(nèi)應(yīng)力。二者共同作用下致使裂紋斷裂。同時(shí)不排除材料產(chǎn)生了第一類回火脆性。

河北國(guó)鼎信檢測(cè)技術(shù)服務(wù)有限公司是一家同時(shí)具備CNAS和CMA檢測(cè)資質(zhì)的檢測(cè)技術(shù)服務(wù)機(jī)構(gòu)，同時(shí)榮獲“國(guó)家中小企業(yè)公共服務(wù)示范平臺(tái)”、“河北省中小企業(yè)公共服務(wù)示范平臺(tái)”、“河北省科技型中小企業(yè)”榮譽(yù)資質(zhì)！

公司場(chǎng)所面積5000平，擁有各種金屬材料檢測(cè)檢驗(yàn)設(shè)備100臺(tái)套，可以提供金屬及金屬制品的物理、化學(xué)、金相等項(xiàng)目分析。同時(shí)公司還具有資深的技術(shù)團(tuán)隊(duì)，為客戶提供免費(fèi)的技術(shù)咨詢，技術(shù)服務(wù)、人員培訓(xùn)、產(chǎn)品質(zhì)量異議失效分析等相關(guān)技術(shù)服務(wù)。

聯(lián)系電話0310-6916006。
